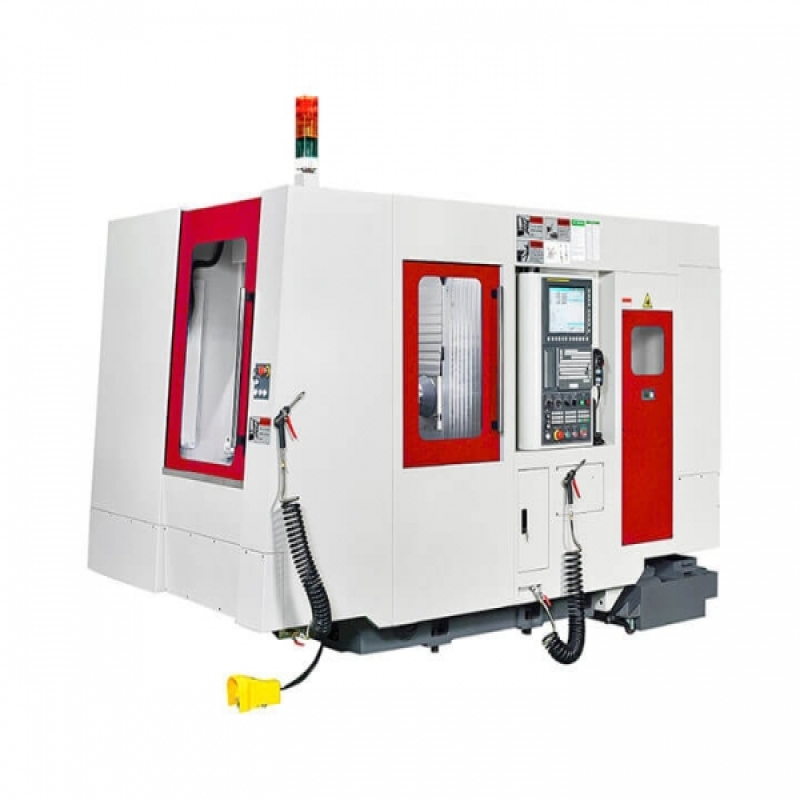

| 行程 | ||
|---|---|---|
| X / Y / Z 軸行程 | mm | 460 / 460 / 350 |
| 主軸中心至工作臺面 | mm | 60 - 520 |
| 主軸鼻端至工作臺中心 | mm | 60 - 410 |
| 工作臺 | ||
| 工作臺面積 | mm | 350 x 350 |
| 最大工件尺寸 | mm | ? 430 |
| 工作臺最大荷重 | kg | 250 |
| 工件最大高度 | mm | 350 |
| 工作臺表面配置 | mm | 20 - M12 |
| 工作臺最小分割角度 | 0.001 ° | |
| 主軸 | ||
| 主軸最高轉速 | RPM | 12000 |
| 主軸最大切削扭矩 ( 標準 ) | N-m | 47.7 |
| 主軸端孔斜度 | 7 / 24 Taper , NO.40 | |
| 主軸軸承內徑 | mm | 70 |
| 主軸傳動方式 | Direct Drive | |
| 進給 | ||
| 三軸快速位移 | mm / min | 48000 |
| 切削給進 | mm / min | 1 - 12000 |
| 手動給進 | mm / min | 1260 |
| 自動換刀裝置 | ||
| 刀柄型式 | CAT40II | |
| 刀具儲存容量 | 只 | 30 |
| 最大刀具直徑 ( 鄰近無刀具直徑 ) | mm | 80 ( 160 ) |
| 刀具最大長度 | mm | 320 |
| 刀具最大重量 | kg | 8 |
| 選刀方式 | 任意式 | |
| 工作臺自動交換系統 | ||
| 工作臺數 | 只 | 2 |
| 工作臺交換方式 | 迴轉式 | |
| 自動工作臺交換時間 | 秒 | 10 |
| 控制器 | ||
| FANUC | 0i - MD | |
| 馬達 | ||
| 主軸馬達功率 | KW | 7.5 / 11 |
| 主軸馬達扭力 | N.m | 17.9 / 47.7 |
| X / Y / Z 軸馬達功率 | KW | 2.7 / 4.5 / 2.7 / 1.6 |
| 油壓系統馬達 | KW | 1.5 |
| 切削系統馬達 ( 沖屑 ) | KW | 1.5 |
| 動力供給 | ||
| 電力需求 | KVA | 25 |
| 油 / 水箱容量 | ||
| 油壓系統容量 | L | 50 |
| 潤滑系統容量 | L | 2 |
| 切削系統容量 | L | 300 |
| 機械尺寸 | ||
| 機械高度 | mm | 2282 |
| 佔地面積 ( + 排屑機 ) | mm | 3530 x 2235 ( 3056 ) |
| 機械重量 | kg | 7000 |
- 標準配件
- 選用配件
- 需洽詢
- 主軸
- 主軸轉速 12000 RPM
- 主軸油冷機
- 主軸氣幕系統
- 主軸直結傳動
- 三軸傳動系統
- 三軸滾柱線軌
- 三軸中空冷卻系統
- 三軸光學尺系統
- 第四軸光學尺
- 工作臺單元
- 工作臺 1 ? 分割
- 工作臺 0.001 ? 分割
- 工作臺 M12 固定孔
- 工作臺 T 型槽
- 冷卻系統
- 環狀噴水
- 主軸外吹氣系統
- 主軸中心出水系統
- 排屑系統
- 履帶式排屑系統
- 蓄屑車
- 機內螺旋排屑器
- 機內油水分離系統
- 機頂沖屑系統
- 圓盤式油水分離機
- 安全系統
- 前門 / 側門安全開關
- CE 安全規范
- 量測系統
- 刀長量測系統 NC - 4S
- 工作量測系統 RMP - 60
- 刀具斷刀檢知 ( 刀庫 )
- ATC 與刀庫系統
- 儲刀刀具數量 30 T
- 刀具規格 BBT
- 刀具規格 CAT II
- 刀具規格 NO.40
- 電器部分
- M30 自動斷線系統
- 工作燈 ( 照明 )
- 警示燈
- 電氣箱冷氣系統
- 電氣箱熱交換器
- 控制器
- FANUC 31i
- FANUC 0iMD
- 三菱 M720
- 其他
- 油霧回收單元
- 旋轉視窗
- 自動化
- 二工作站交換單元
- 六工作站交換單元
